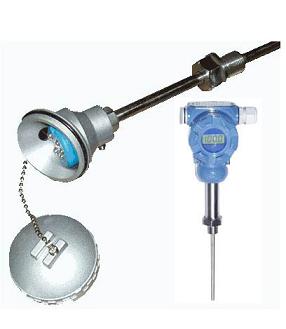

SBWR-4250隔离型温度变送器
分度号： K，测量范围（℃）：0～400 0～500 0～800 0～1000 0～1100 0～1200 200～500 300～600 200～800 -50～500
SBW系列热电偶、热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成与输入信号或与温度信号成线性的4～20mA的输出信号。
变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、以及科研等工业部门。
采用硅橡胶密封结构、因此耐震，耐湿、适合在恶劣现场环境中安装使用。
现场安装于热电偶、热电阻的接线盒内，直接输出4～20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。
精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
智能型温度变送器可使用ZBT通讯设备、一台386或更高级的PC机，设置变送器的型号、分度号及被测温度的量程范围。
数显型温度变送器可按用户实际需要调整变送器显示屏的显示方向。
输 入：热电偶 K型、E型、B型、S型、T型、J型、N型
热电阻 Pt100 Cu100 Cu50(三线制或四线制)
输 出：在量程范围内输出4～20mA直流信号。与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。
隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力，更适合计算机联网使用。
基本误差：*±0.5%FS
传送方式：二线制
显示方式：（数显型）LCD四位显示，热电偶开路时显示E……标志且输出大于20mA。
工作电源：变送器工作电源电压低12V，高35V，额定工作电压24V。
负 载：极限负载电阻按下式计算：RL(max)=50(Vmin-12)
产品选型资料
| S | B | W | 规格 | 内容 |
| 电 动 单 元 组 合 仪 表 | 变 送 单 元 | 温 度 | R | | 热电偶 |
| Z | | 热电阻 |
| 无 | | 通用型 |
| | － | | |
| | 2 | | 输出与对应温度呈线性 |
| 4 | | 输出与对应输入信号呈线性 |
| 输出性质 | 0 | | 通用型 |
| 热电偶 | | |
| 1 | | E镍铬－铜镍 |
| 2 | | K镍铬－镍硅 |
| 3 | | S铂铑10－铂 |
| 4 | | B铂铑10－铂铑6 |
| 5 | | T铜－铜镍 |
| 6 | | J铁－镍铜 |
| 8 | | N镍铬硅－镍硅 |
| 热电阻 | | |
| 1 | | Cu50 |
| 2 | | Cu100 |
| 4 | | Pt100 |
| 传 感 器 | 5 | | 隔离型 |
| 6 | | 非隔离型 |
| 电 路 类 别 | 0 | | 常规型 |
| 1 | | 智能型 |
| 2 | | 数显型 |
| 3 | | 指针型 |
| 4 | | 智能数显型 |
| 5 | | 智能指针型 |
| 6 | | 带通讯协议 |
| 器 件 类 别 | 无 | 常规型 |
| T | 型 |
| G | 挂壁型 |
| D | 导轨型 |
| | 安 装 类 型 | |
| S | B | W | □ | - | □ | □ | □ | □ | □ | |
（即24V时，负载电阻可在0～600Ω范围选择用）额定负载250Ω。
正常工作环境：
a)环境温度－25℃～80℃（常温型）－20℃～70℃（数显型）
b)相对湿度5%～95%
c)机械振动f≤50Hz，振幅<0.15mm
d) 周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。
环境温度影响：≤0.05/1℃
注：“。”用户有特殊需要，可提供允许误差为±0.2％的协议产品。
